塑料拖鏈

  • 15系列尼龍塑料拖鏈
15系列尼龍塑料拖鏈

15系列尼龍塑料拖鏈


15系列塑料拖鏈規格表

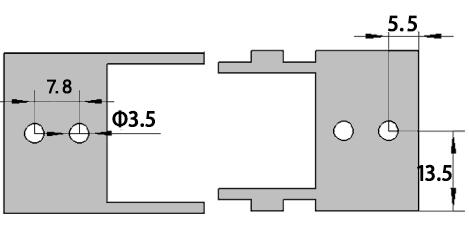

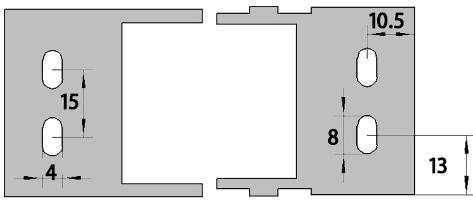

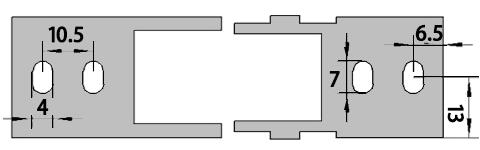

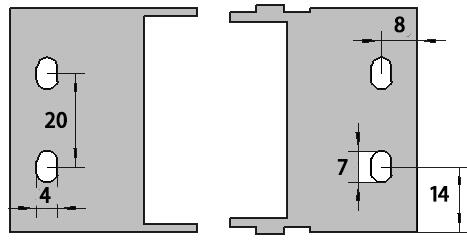

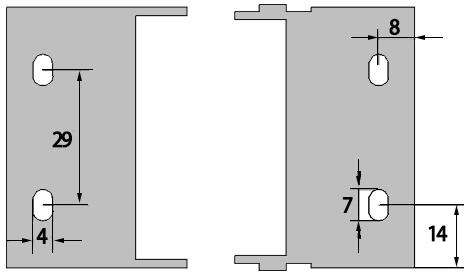

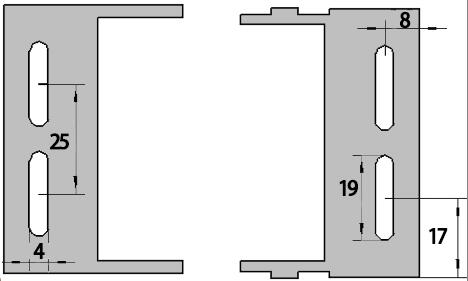

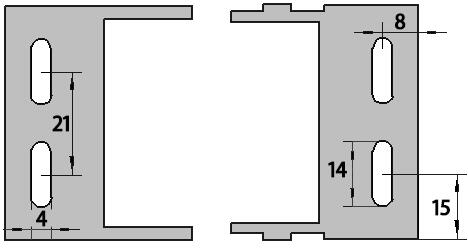

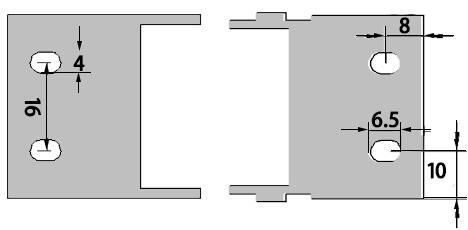

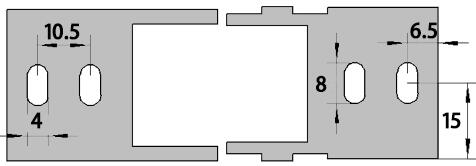

拖鏈型號 內高X內寬 外高X外寬 彎曲半徑 樣式 接頭尺寸
TL1515 15X15 20X23 R28
TL1520 15X20 20X28 R46
TL1530 15X30 20X38 R38
TL1540 15X40 20X48 R28
TL1550 15X50 20X58 R28
TL1515B 15X15B 20X25 R28/38
TL1520B 15X20B 20X30 R28/38
TL1530B 15X30B 20X40 R28/38
TL1540B 15X40B 20X50 R28/38
TL1550B 15X50B 20X60 R28/38

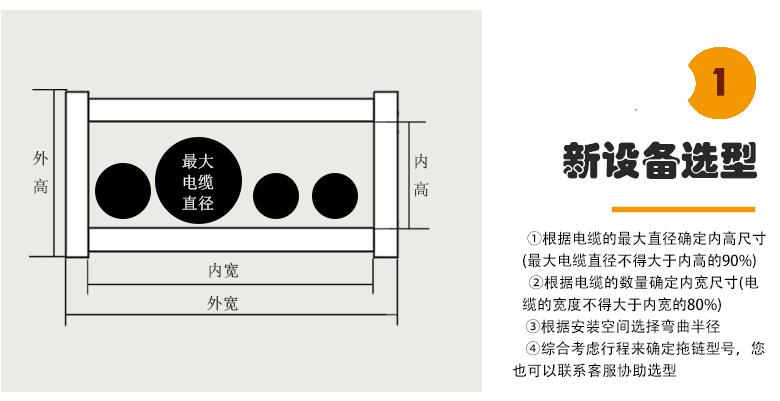

拖鏈選型：
1.根據電纜的最大直徑確定內高尺寸（最大電纜直徑不得大于內高的90%）。
2.根據電纜的數量確定內寬尺寸（電纜的寬度不得大于內寬的80%）。
3.根據安裝空間選擇彎曲半徑。
4.綜合考慮行程來確定拖鏈型號。

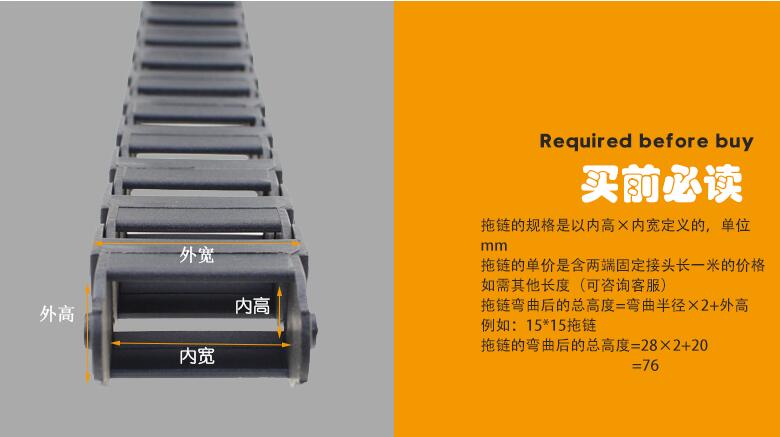

老舊拖鏈更換方法：
1.測量拖鏈內高
2.測量拖鏈內寬

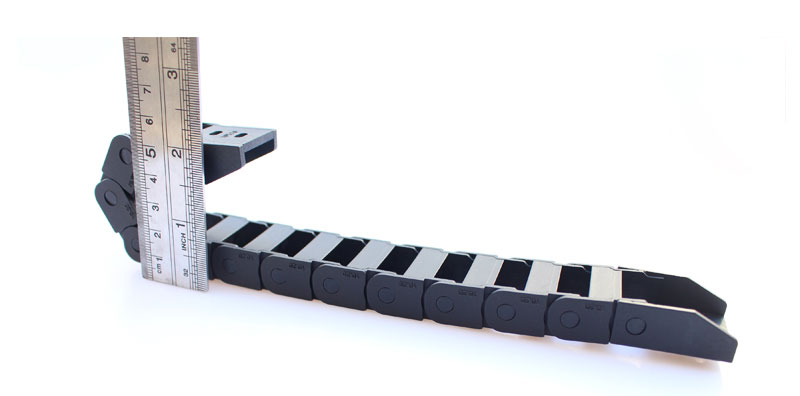

3.測量拖鏈彎曲后的總高度
4.確定長度（含兩端安裝接頭）



穿線尼龍塑料拖鏈分類：
1.一體式（不可打開）
2.橋式/半封閉式（內側可打開）
3.加強型（內外側均可打開）

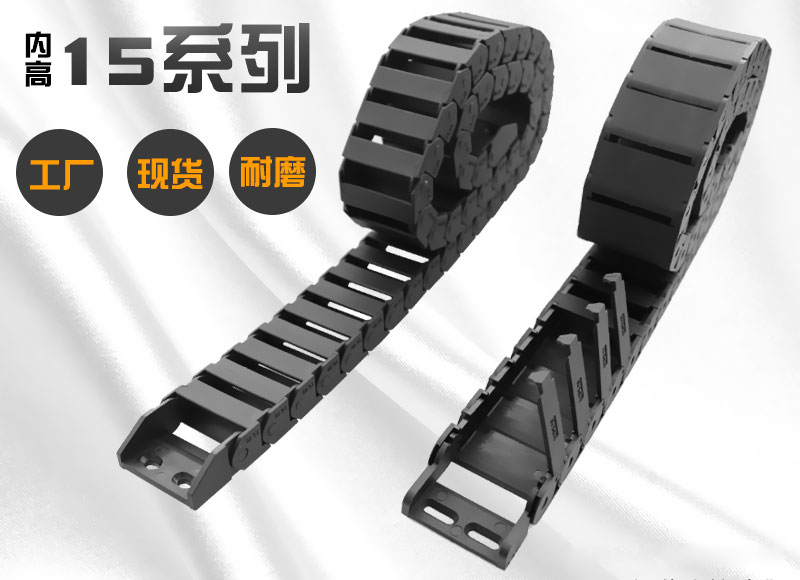

15系列尼龍塑料拖鏈實拍

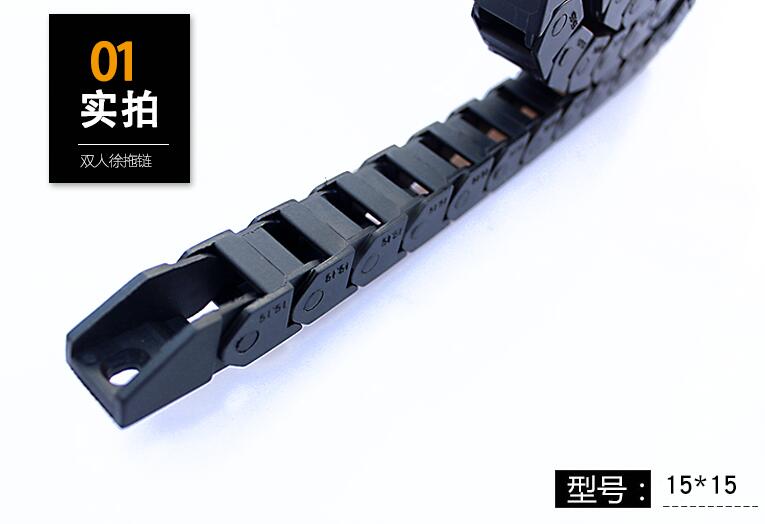

型號：15*15
型號15*20

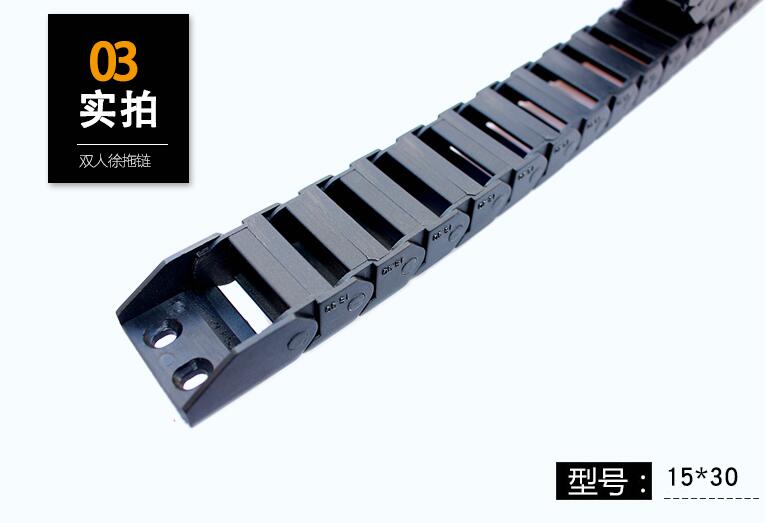

型號：15*30

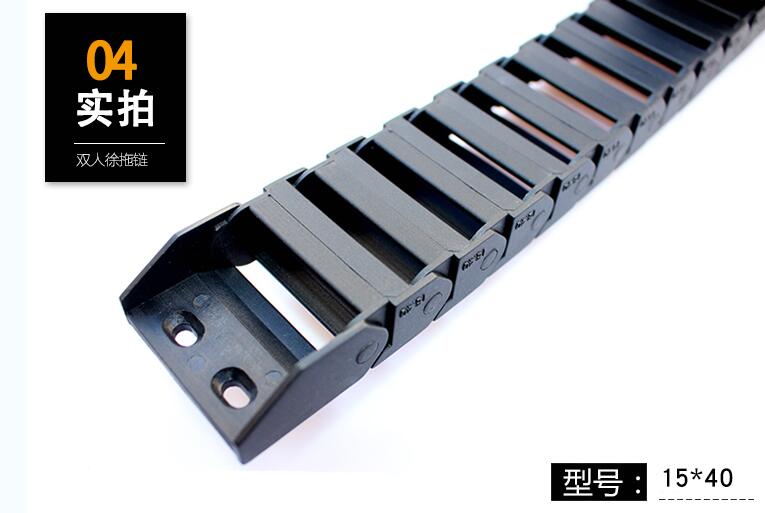

型號：15*40

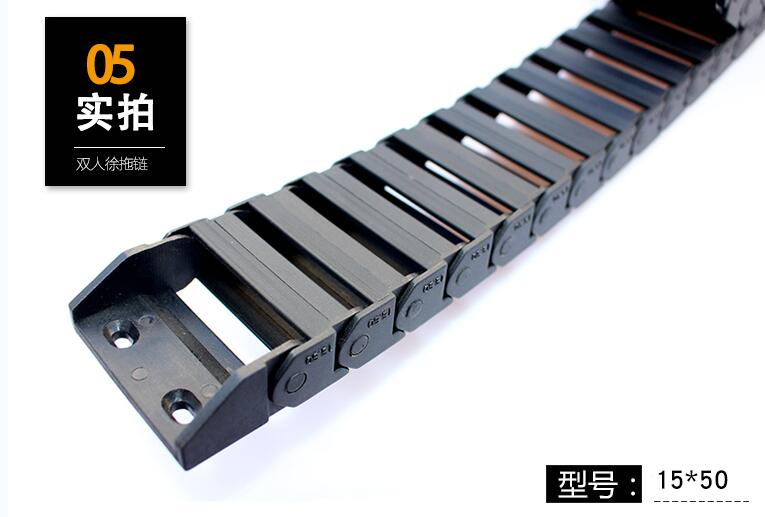

型號：15*50

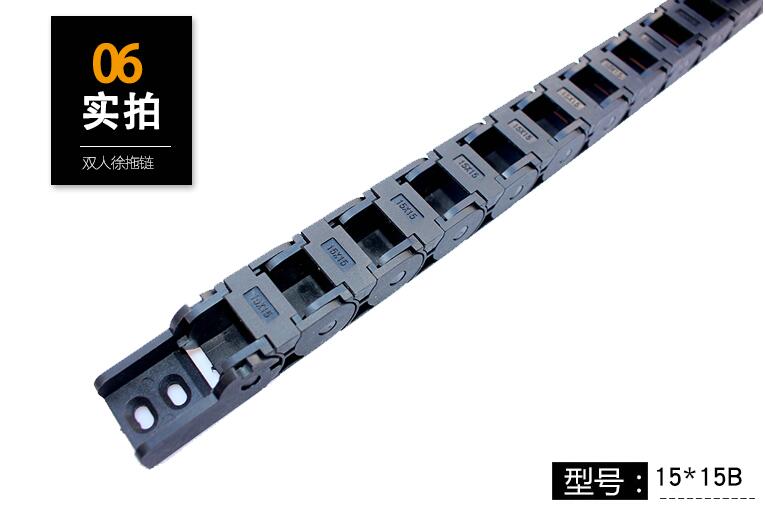

型號：15*15B
型號：15*20B

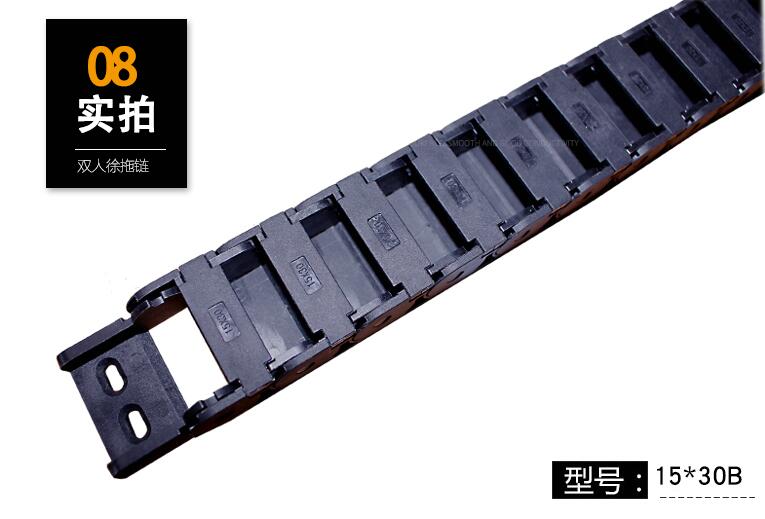

型號：15*30B

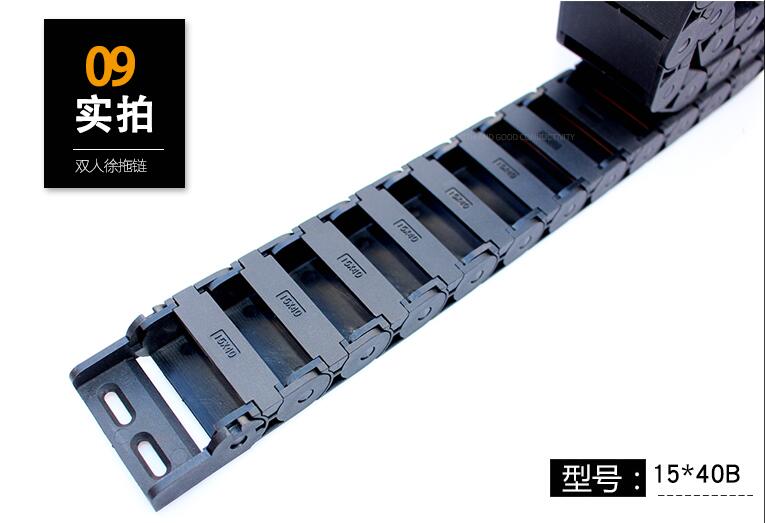

型號：15*40B

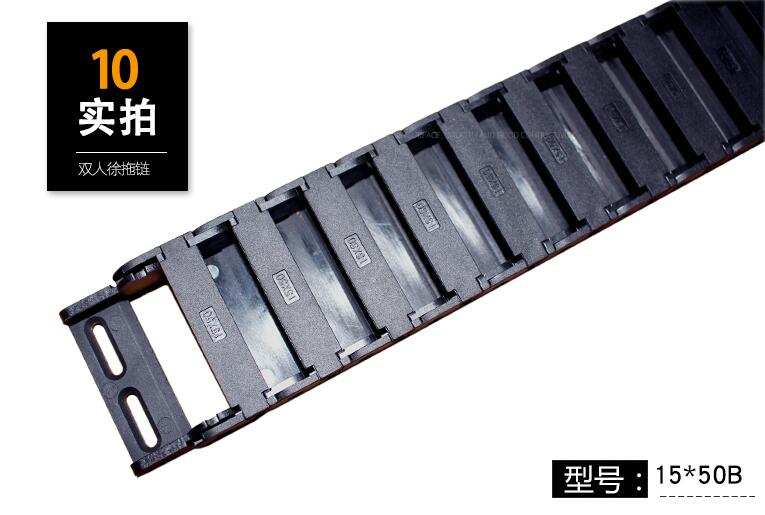

型號：15*50B


拆裝拖鏈方法：

上圖為拆卸拖鏈動態圖

上圖為裝配拖鏈動態圖
